LES SCHEMAS UNIFILAIRES
CRÉATION DES SCHÉMAS UNIFILAIRES ET IDENTIFICATION DES CIRCUITS
Ce que dit la norme NF C 15-100
771.514.5 Schémas

Pour toute installation électrique, il y a lieu d’établir des schémas, diagrammes ou tableaux à remettre à l’utilisateur.
Les indications que doivent comporter les schémas et documents annexés sont les suivantes :
  • Nature et type des dispositifs de protection et de commande (contacteurs, programmateurs, délesteurs, etc.).
  • Courant de réglage et sensibilité des dispositifs de protection et de commande.
  • Puissance prévisionnelle.
  • Nature des canalisations pour circuits extérieurs.
  • Nombre et section des conducteurs.
  • Application (éclairage, prises, point d’utilisation en attente, etc.).
  • Local desservi (chambre 1, cuisine, etc.).

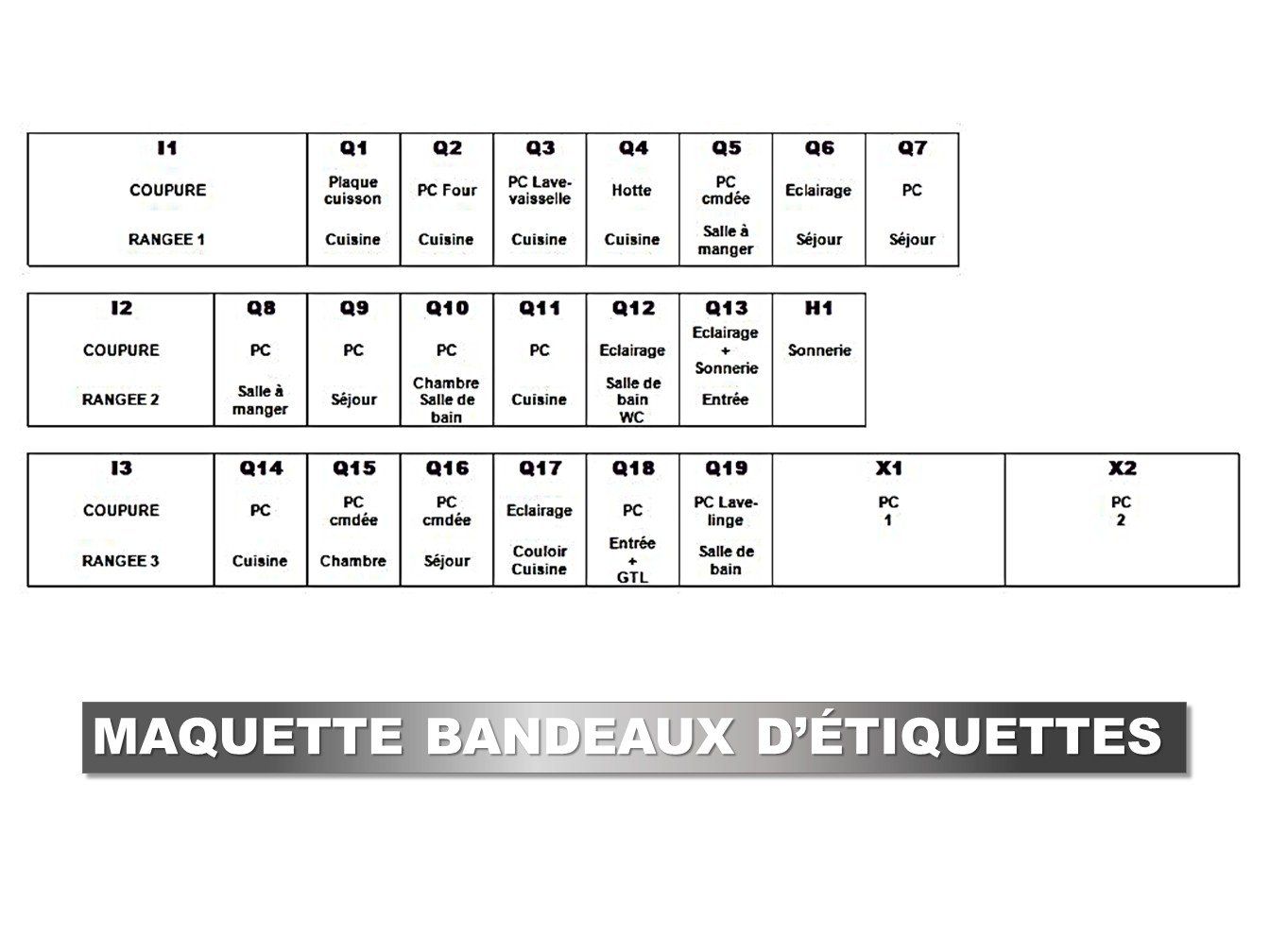

771.514 Identification des circuits

Chacun des circuits doit être repéré par une indication appropriée, correspondant aux besoins de
l’usager et du professionnel.

Ce repérage doit préciser les locaux desservis et la fonction
(par exemple au moyen de pictogrammes ou autres indications appropriées)

Ce repérage doit être lisible, de qualité durable et correctement fixé et doit rester visible après l’installation du tableau.
Il doit être compréhensible sans avoir recours aux documents définis en 771.514.5.
GALERIE D'IMAGES
(cliquez sur une image pour une visualisation plein écran)

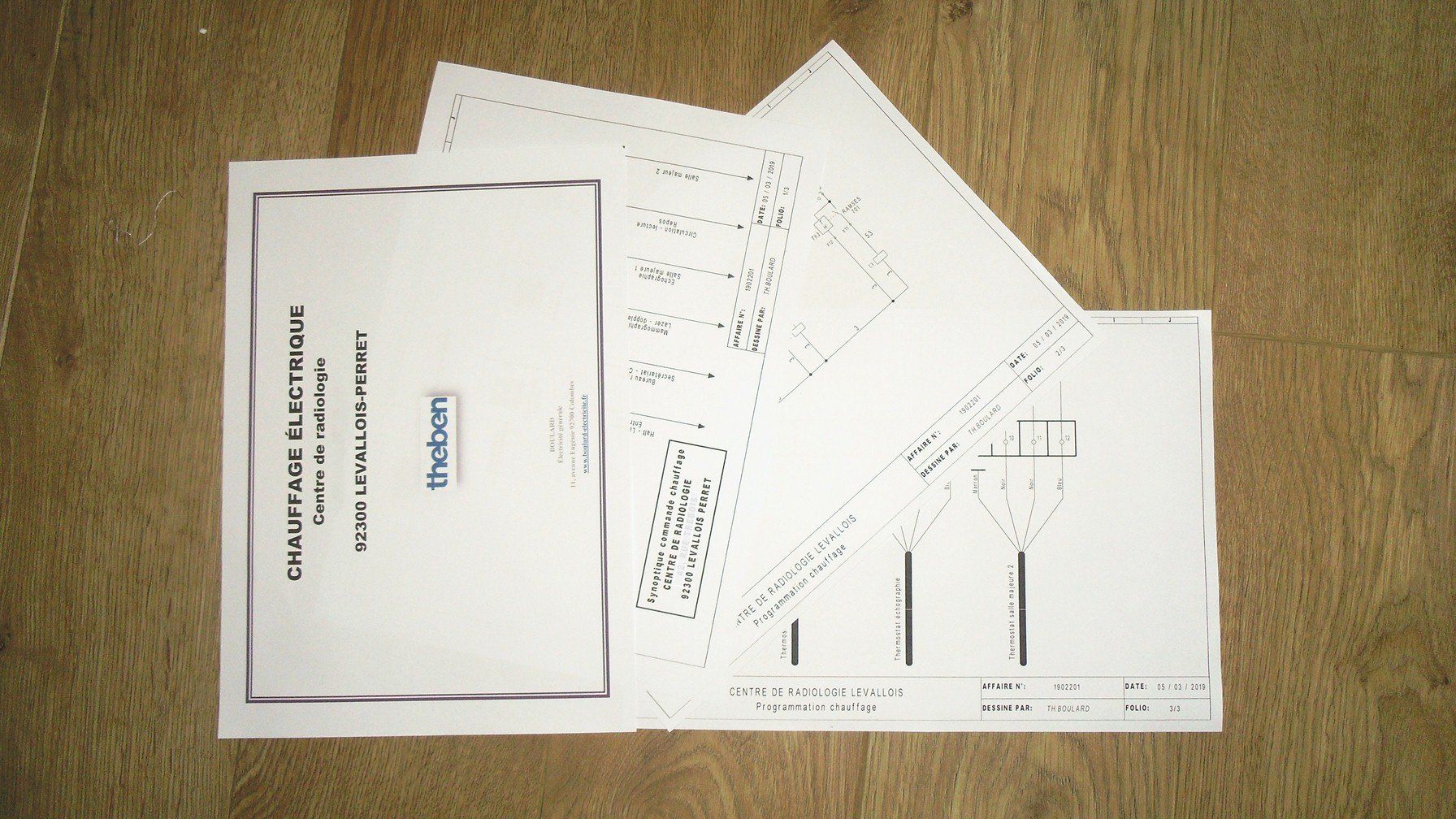

APPLICATIONS SUR CHANTIER

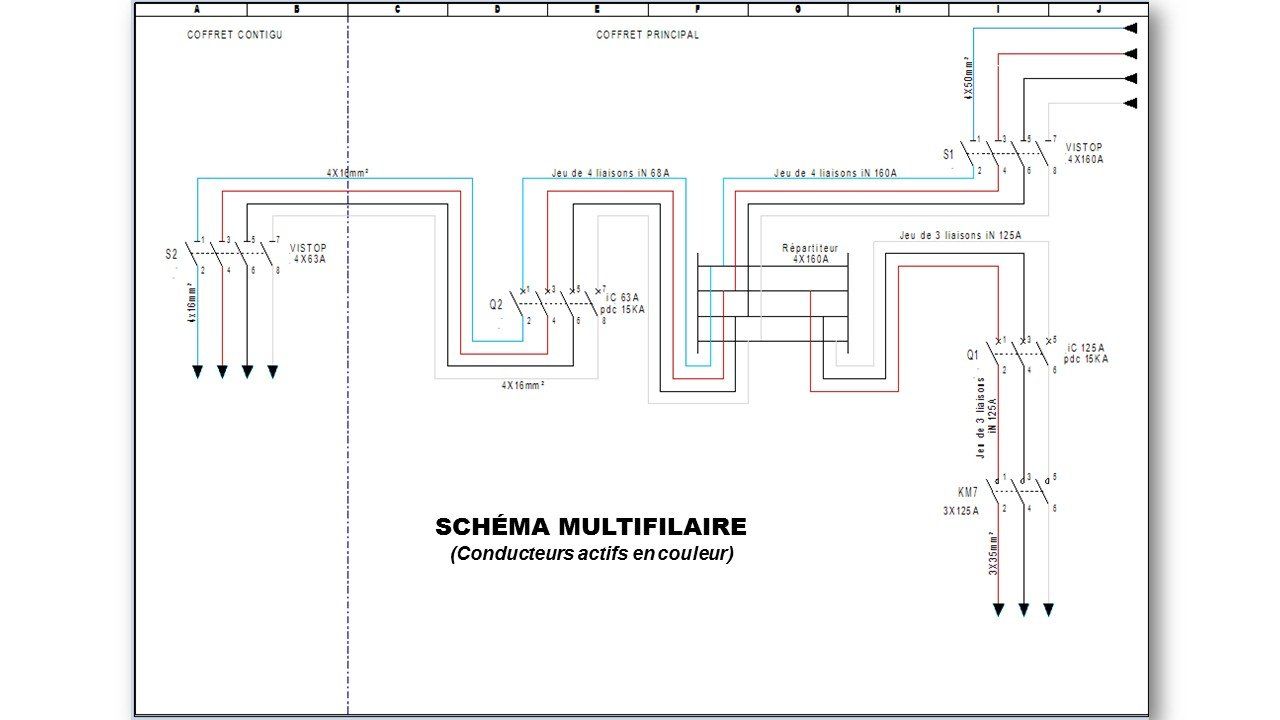

Schémas unifilaires standards
(pour particuliers en général)

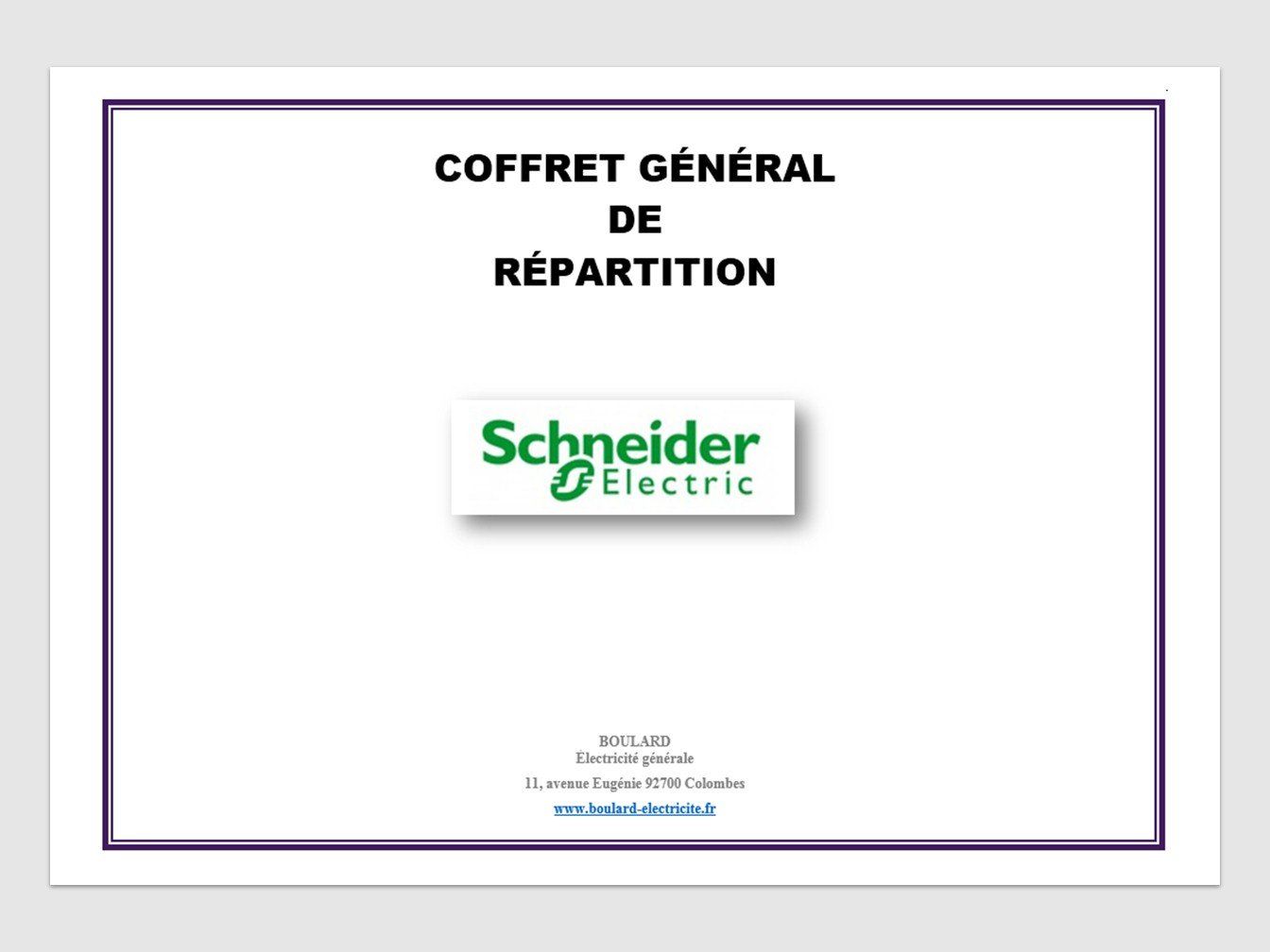

Schémas unifilaires avec logo personnalisé

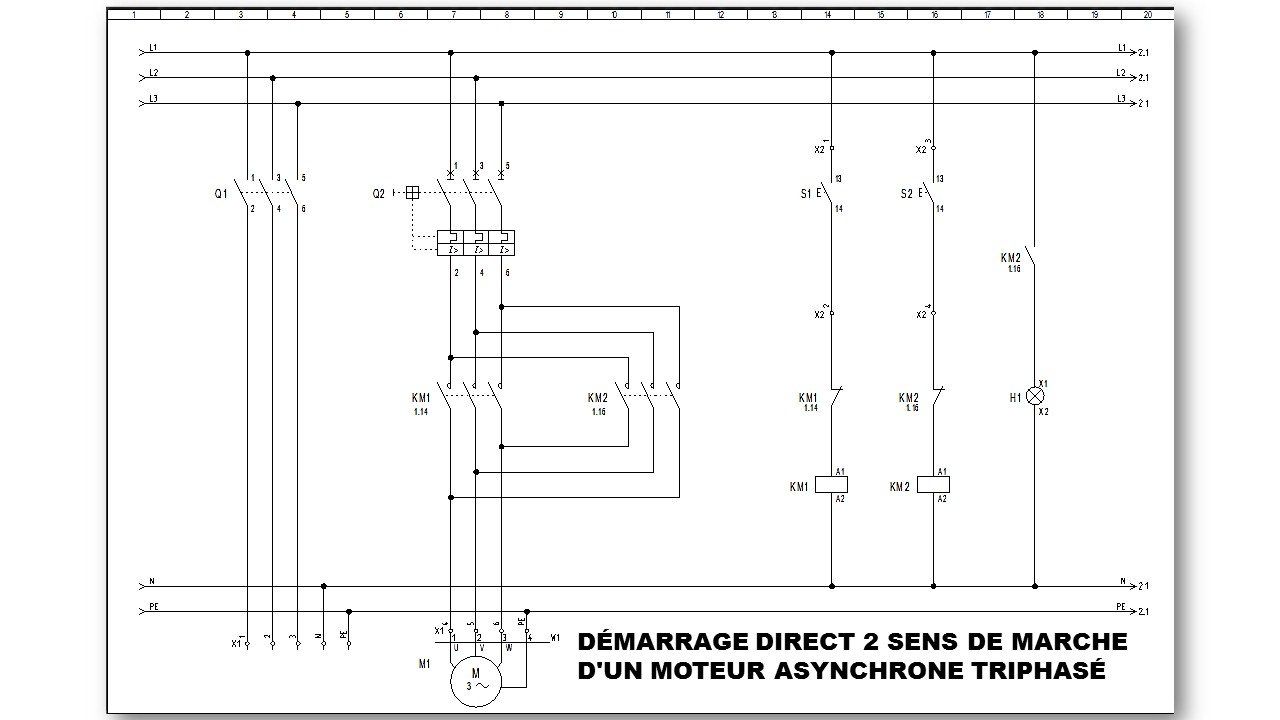

Schémas de base
(Le b.a.-ba)
DEVIS GRATUIT
Contact : tboulard@sfr.fr / 06 11 98 74 16 / 01 72 61 05 67
POUR LES SCHÉMAS UNIFILAIRES
(Logos et cartouches personnalisés si souhaités)
Compter en moyenne 1.50 € par élément(prix net)
A titre d'exemple : pour 1 coffret 2X13 modules avec 2 inters différentiels et 20 disjoncteurs. Soit 22 X 1.50 € = 33 €
